AMPLI CHARLIN
Précautions
Un amplificateur à lampe pour fonctionner à besoin de hautes tensions continue > 300V
Soyez donc vigilant si vous mettez les mains dans un amplificateur à tube même débranché depuis plusieurs heures les condensateurs ne sont pas forcement déchargés
Il faut donc vérifier avant avec un voltmètre si les condensateurs sont encore chargés et le cas échéant les décharger avec une ampoule à filament par exemple ou une résistance, mais surtout pas en cour-jutant les condensateurs avec un tourne vis
Présentation
Un ensemble charlin ce présentait

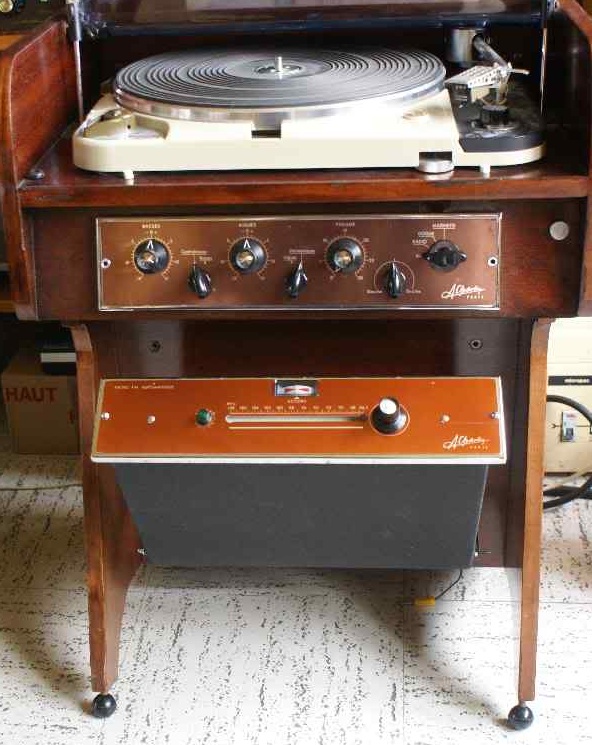

d'un meuble comportant une platine vinyle, un préampli, un tuner et un amplificateur caché derrière le meuble
et deux deux colonnes
Le bloc alimentation
Pour la petite histoire l'alimentation a il y a quelques années a grillé car une des diode de redressement de la HT c’était mis en cours circuit
donc le transformateur n'est pas celui d'origine j'ai changé les condensateurs en même temps que le transformateur

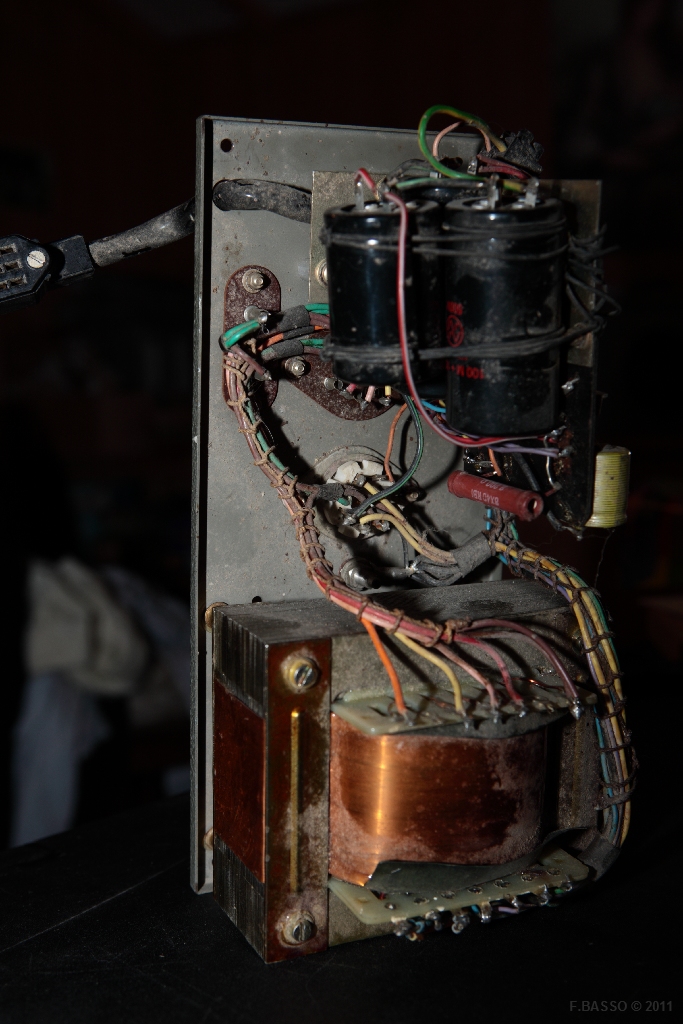

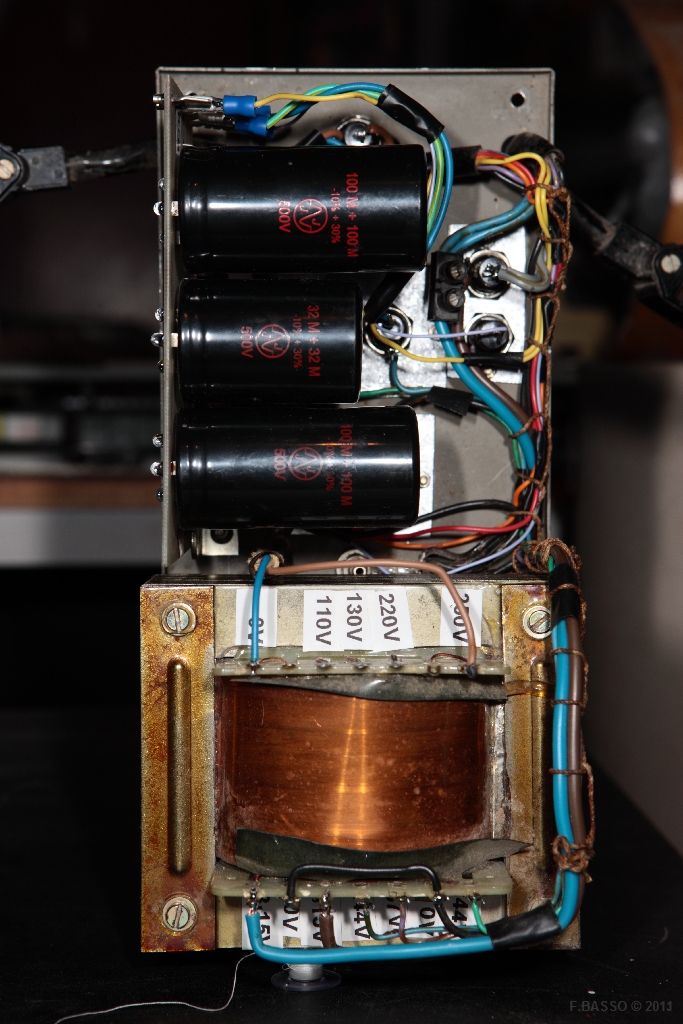

voici l'alimentation avant restauration

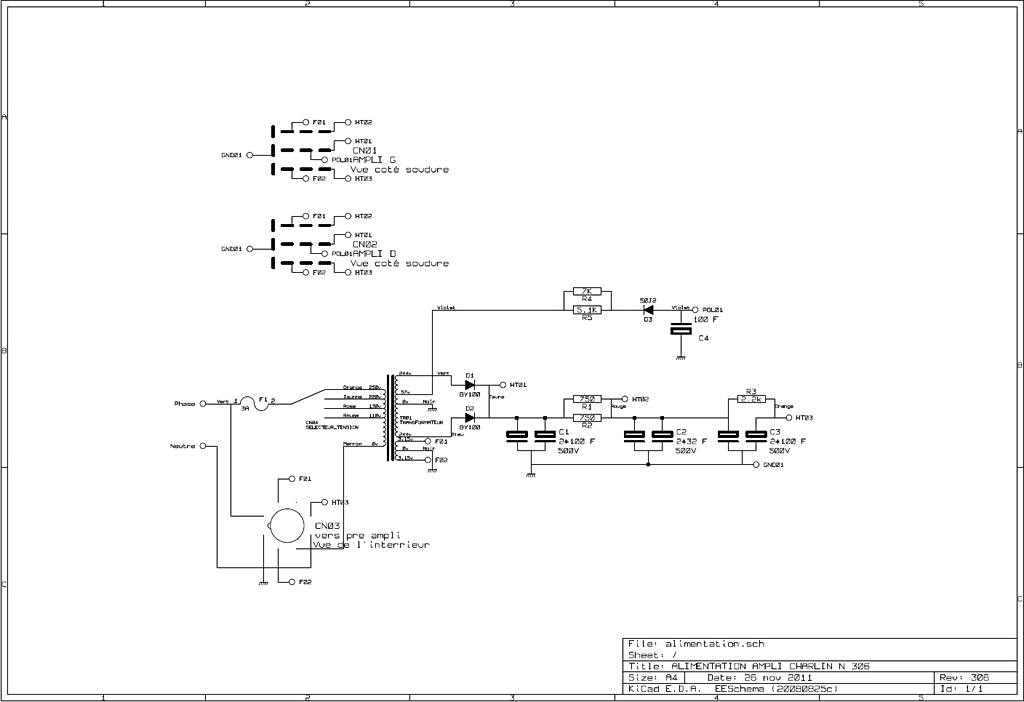

Le schéma de l'existant
Pour sécuriser l'alimentation

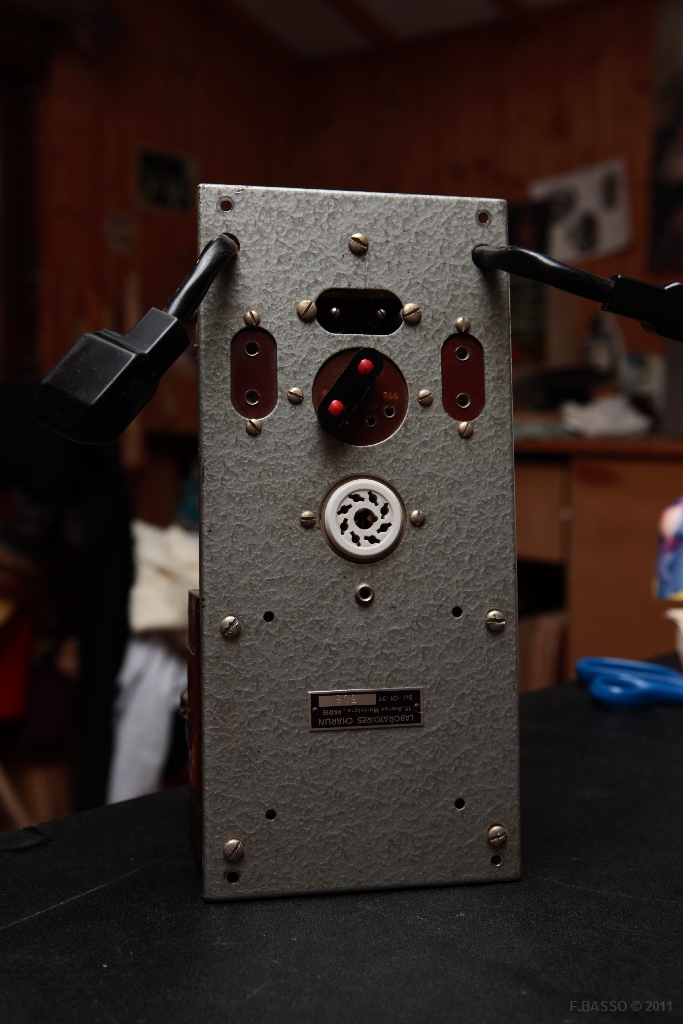

J'ai supprimé les connecteurs secteurs

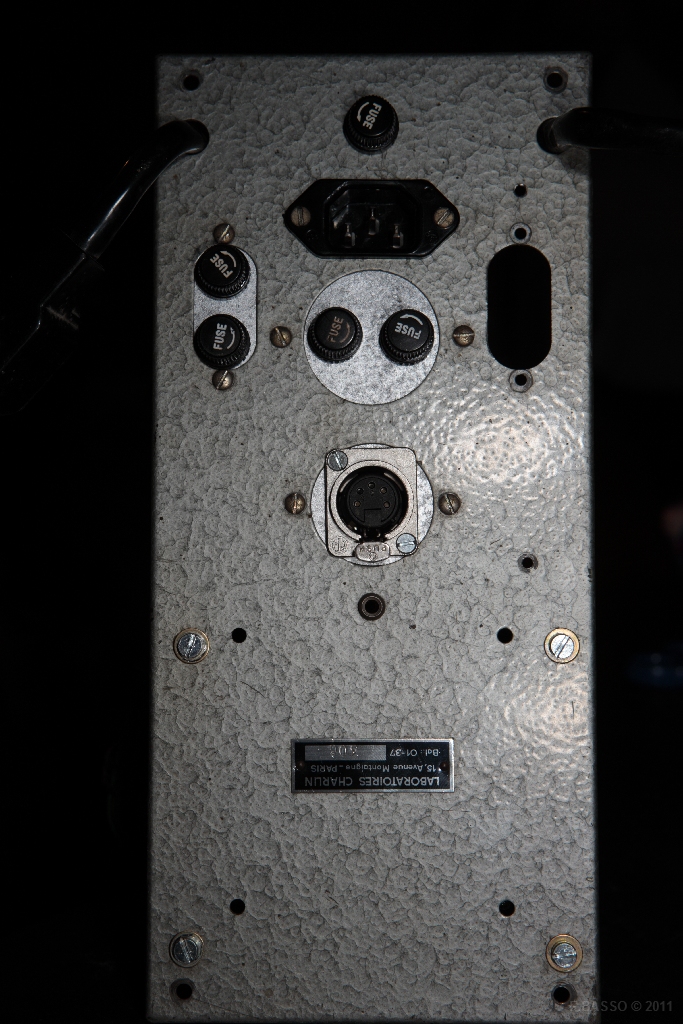

J'ai remplacé le support octale par un XLR Femelle 5 Broches
j'ai ajouté des fusibles pour protéger le transformateurs

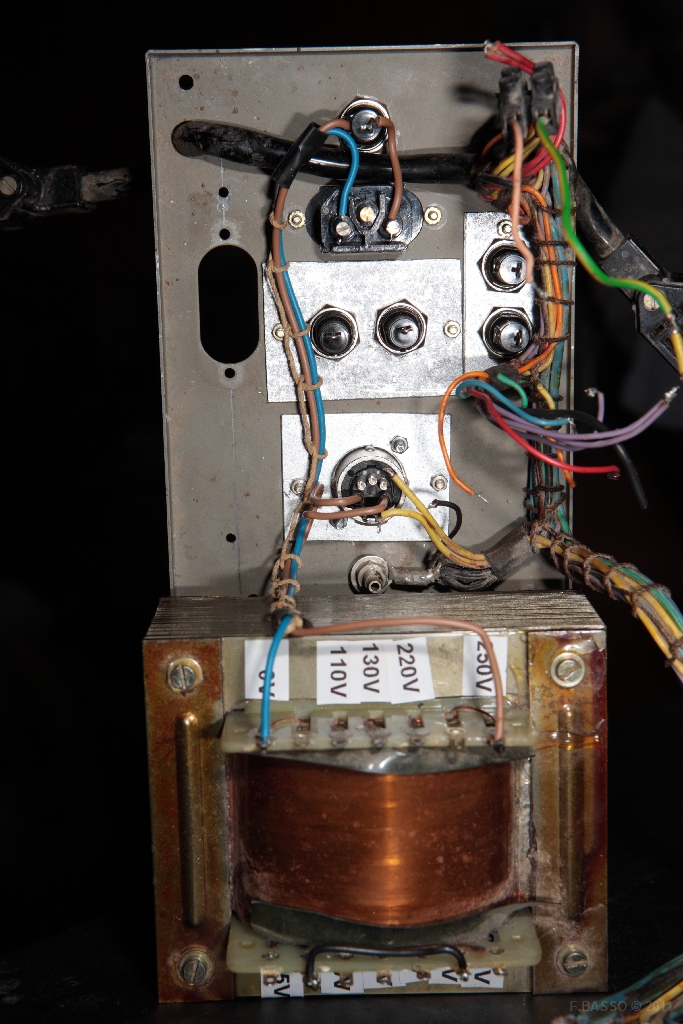

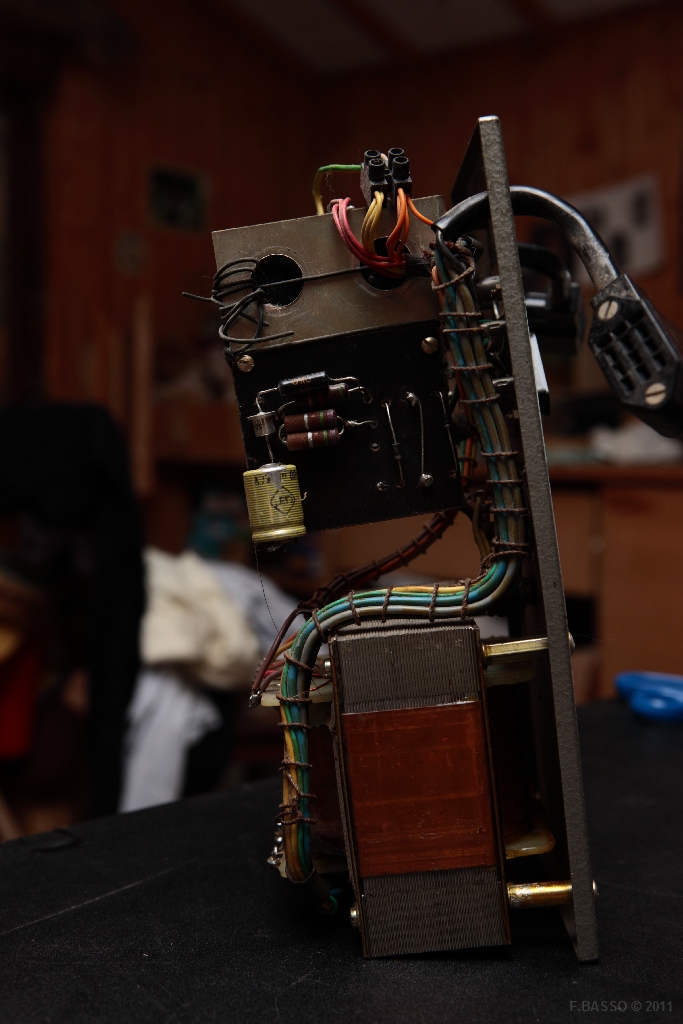

L'alimentation en cours de recablage

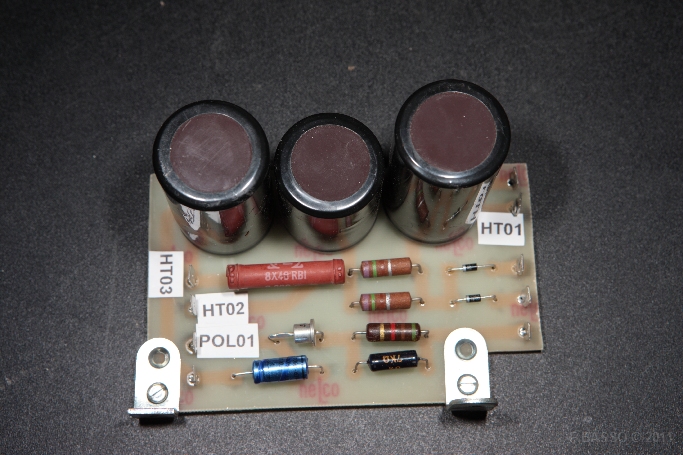

J'en ai profité pour faire un circuit imprimé de l'alimentation

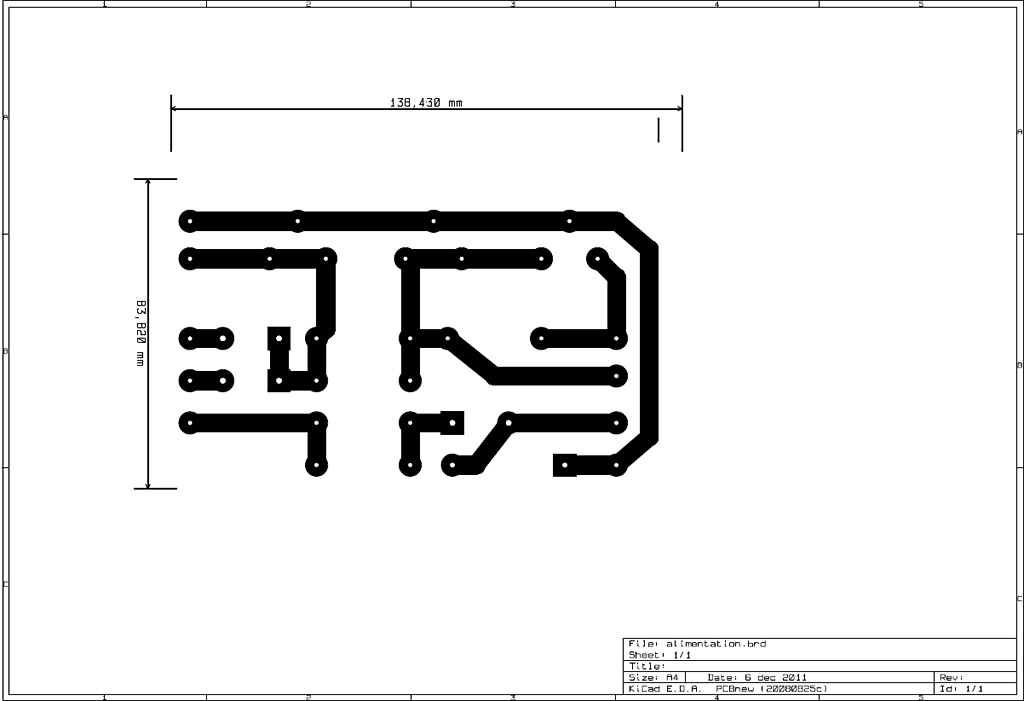

voici le typon
typon en pdf
L'alimentation terminée
Les blocs amplificateurs

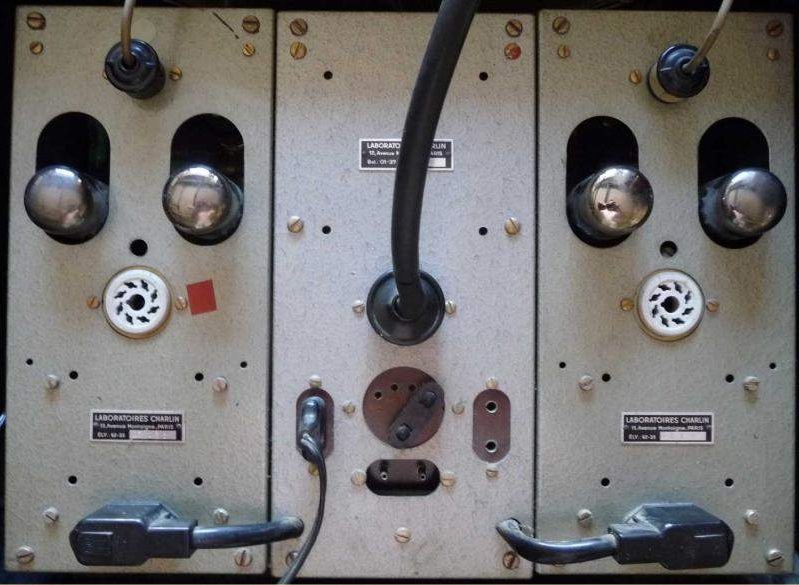

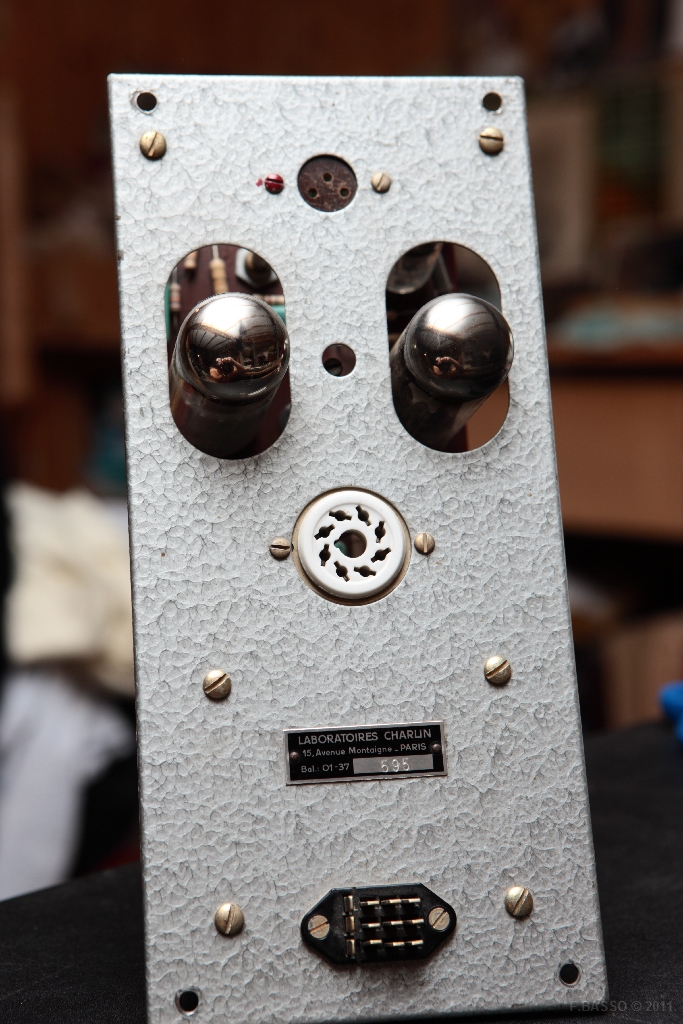

voici un bloc amplificateur a base d'EL34 avant restauration

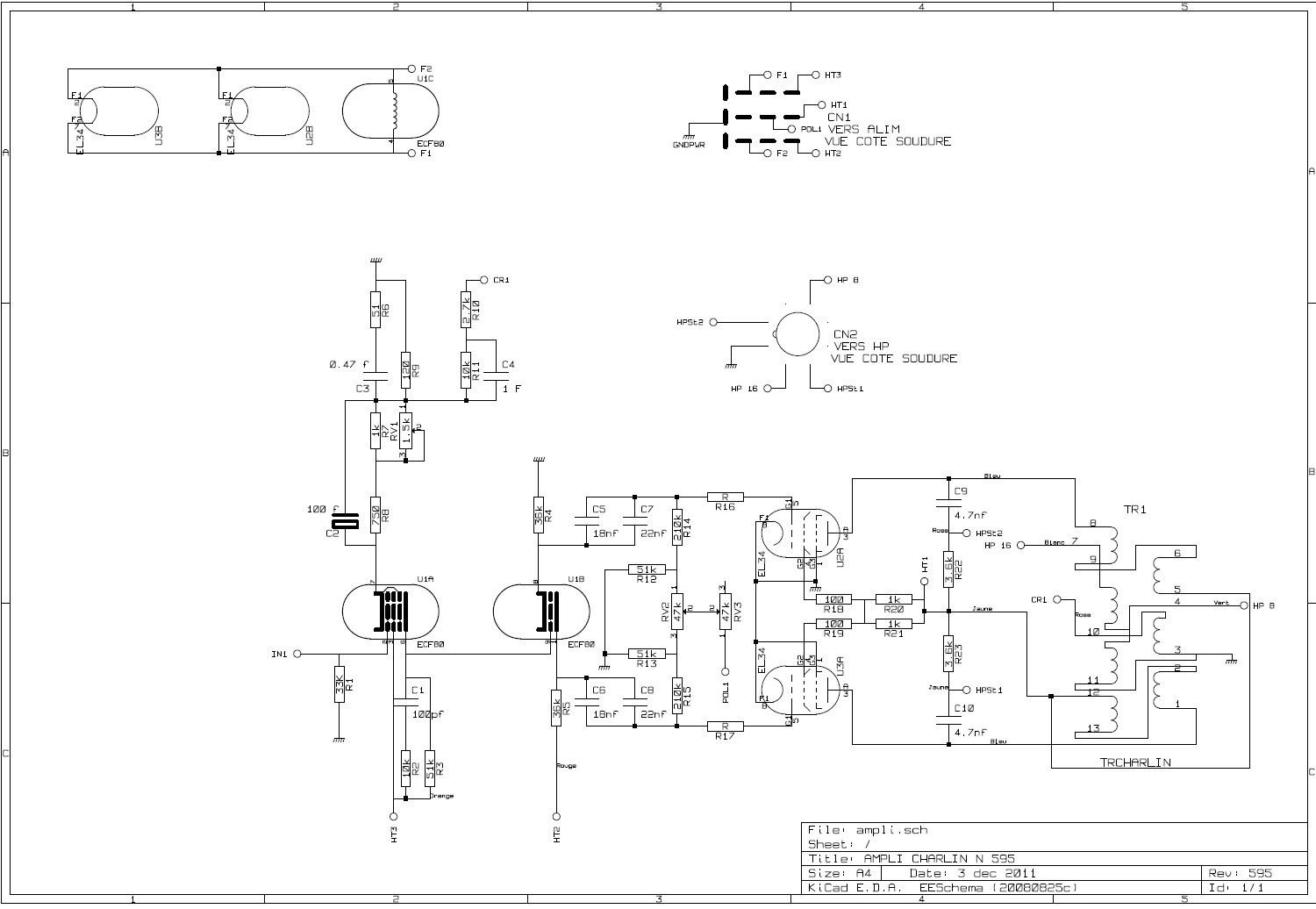

Voici le schéma de l'existant
Pour les amplificateurs j'ai
Remplacé le connecteur d'entrée par un XLR femelle 3 broches
Remplacé le suport octale par un connecteur speakon 4 broches
Remplacé le condensateur éléctrochimique C2 par un neuf
le reste de l'éléctronique est resté d'origine

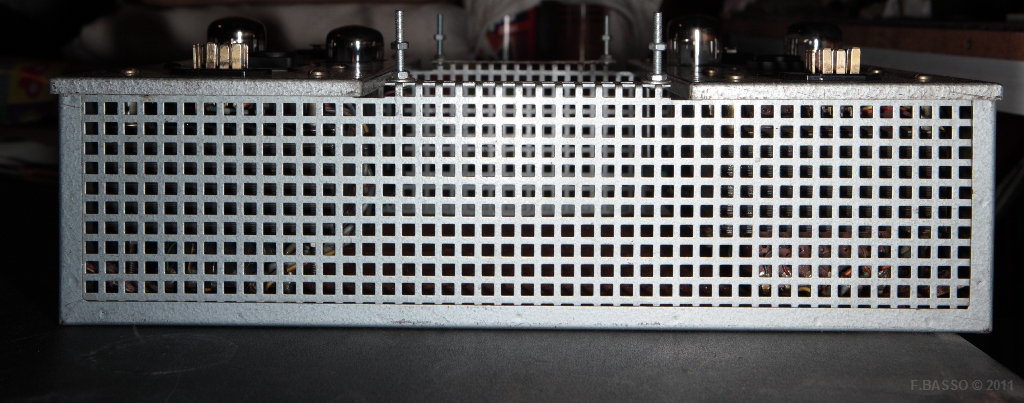

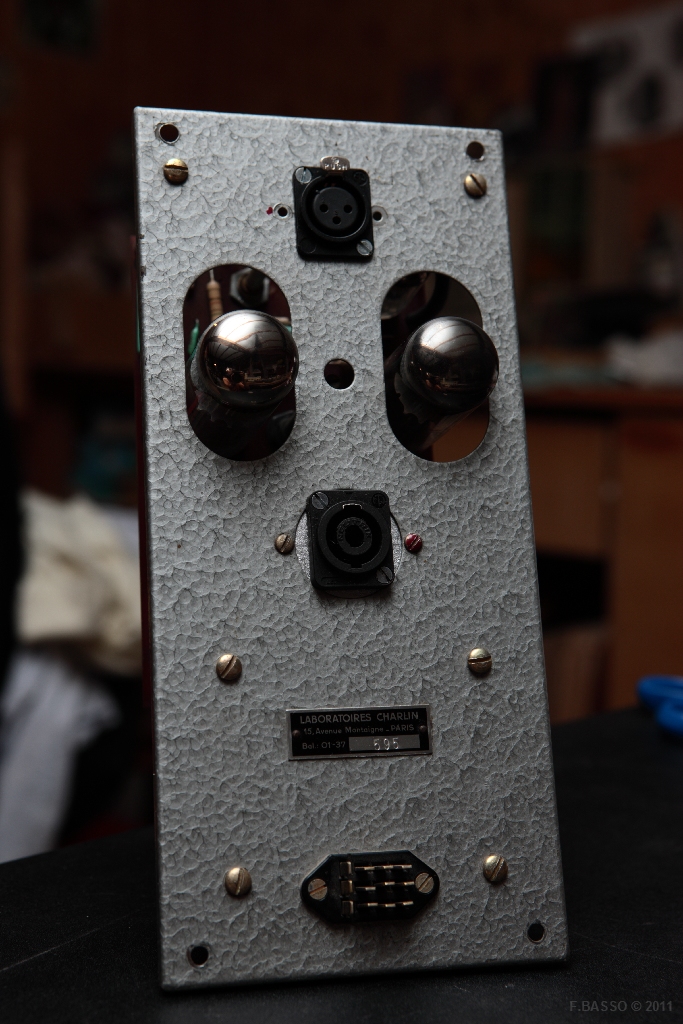

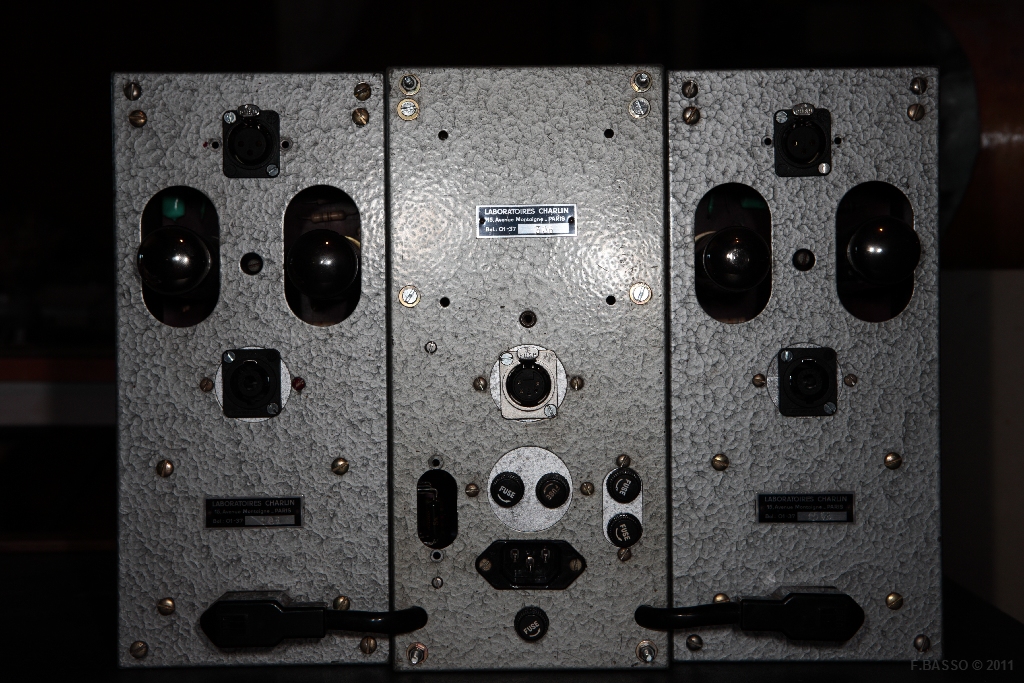

le bloc amplificateur complet
j'ai surélevé le bloc alimentation car le transformateur est plus gros que l'original
les colonnes Charlin
Ils en existent de plusieurs tailles
les 110cm composé de 1HP dynamique et de deux électro-statiques couvrant une gamme de 40 à 30khz
les 122cm composé de 1HP dynamique "Contrebasse" couplé avec un systéme labyrinthique à 3 retour concentriques, 1 HP dynamique "médium" avec systéme anti-tourbillonaire, 2 éléctro-statiques "push pull", couvrant une gamme de 32hz (16 pieds d'orgues) à 32khz
les 160cm composé de 4 HP permettant la restitution des notes les plus graves 16hz (32 pieds d'orgues) jusqu'au fréquences les plus élevées 32 khz
les 190cm la gamme va de 10hz à 32khz

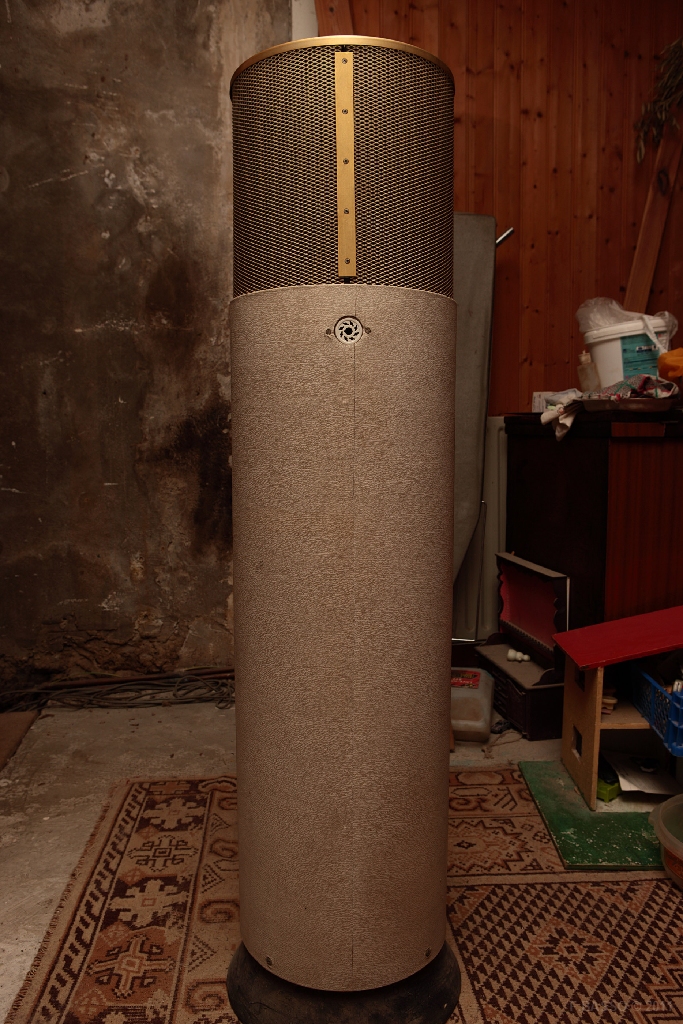

ici ce sont des 122cm

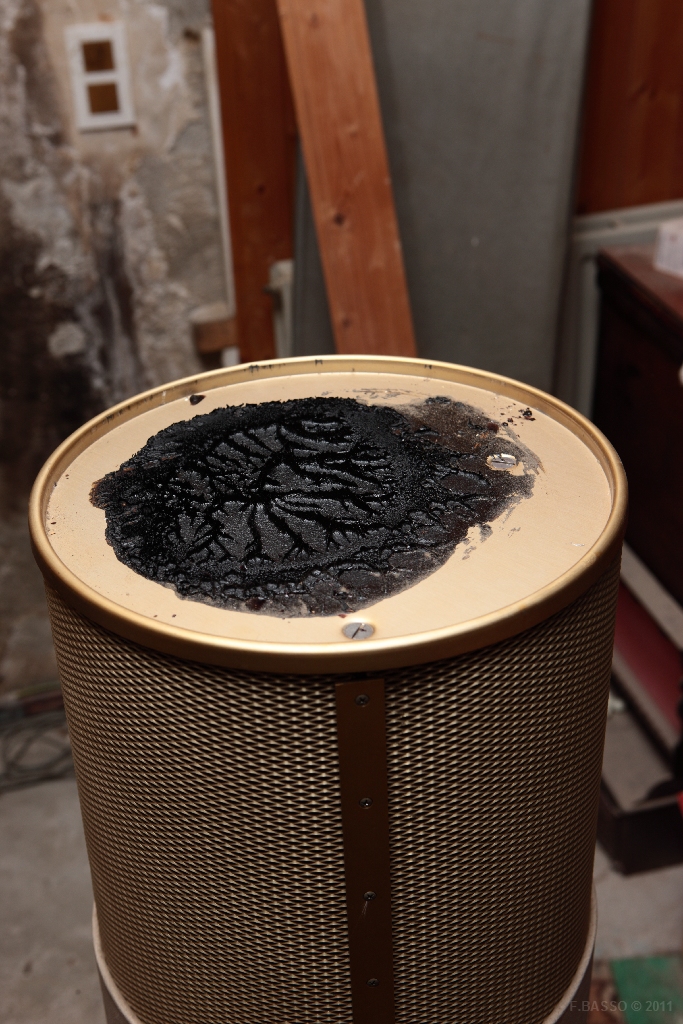

Pour les ouvrir il faut utiliser un décapeur thermique pour chauffer l'opaline qui est sur le dessus car il y a trois vis dessous
Pour la première j'ai mis plus d'une heure 30 à batailler la seconde 25 minutes ont suffi
il faut chauffer l'opaline sur toute la surface de façon progressive puis il faut via un levier soulever l'opaline qui est collé par un espèce de bitume

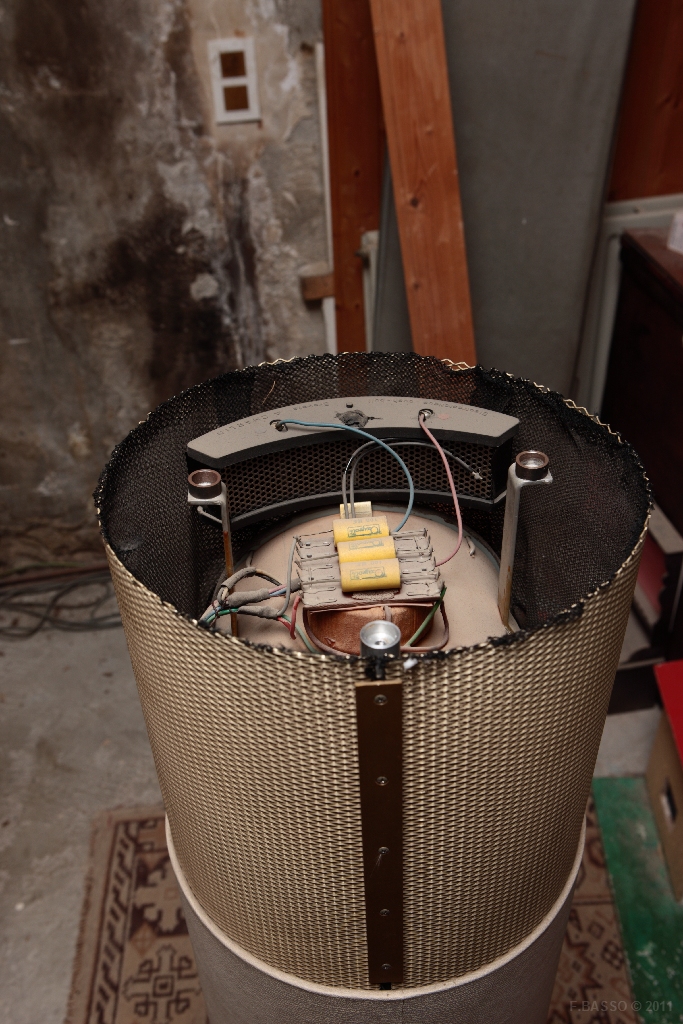

Découvrant ainsi les trois vis permettant d’accéder au cœur de la colonne

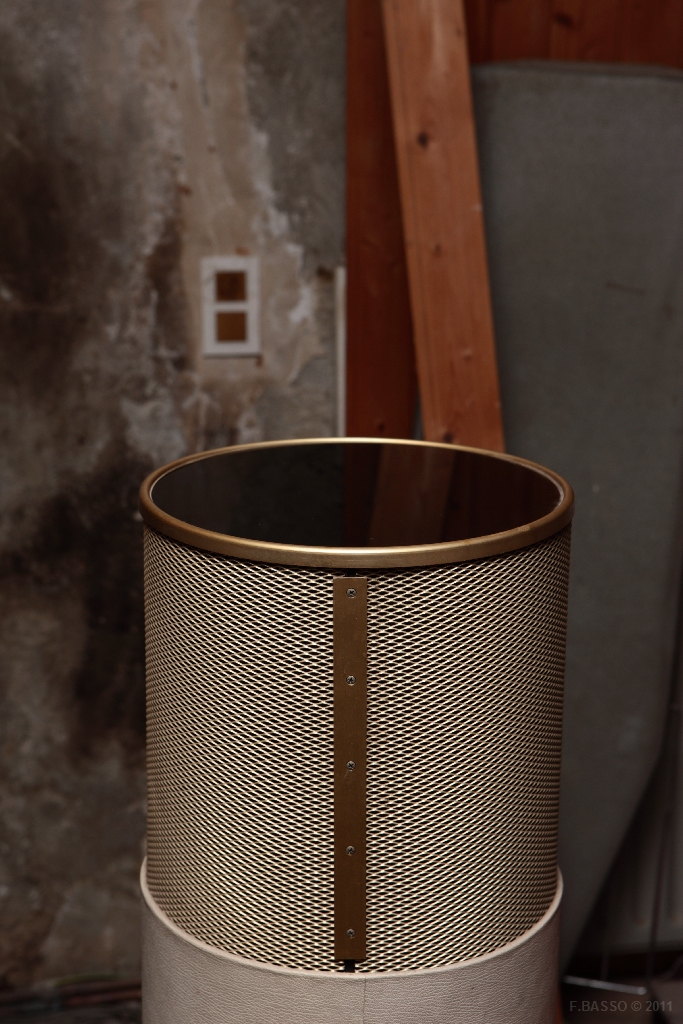

La grille ce retire en la soulevant simplement

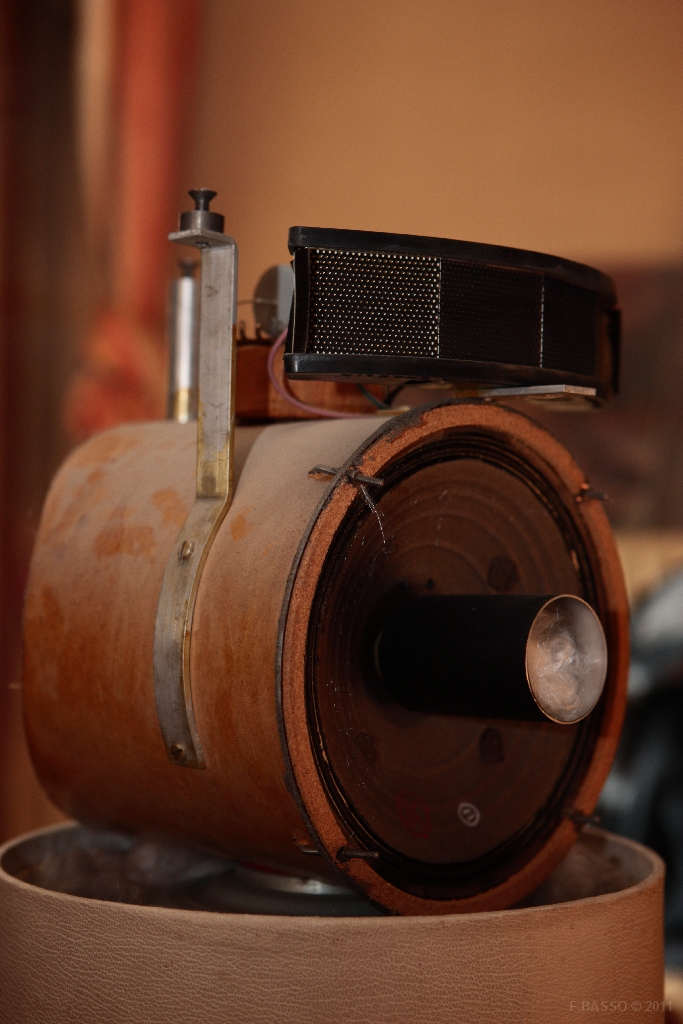

donnant accès au Médium caché dans ses cheveux d'anges

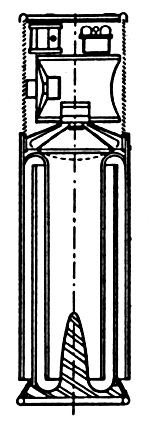

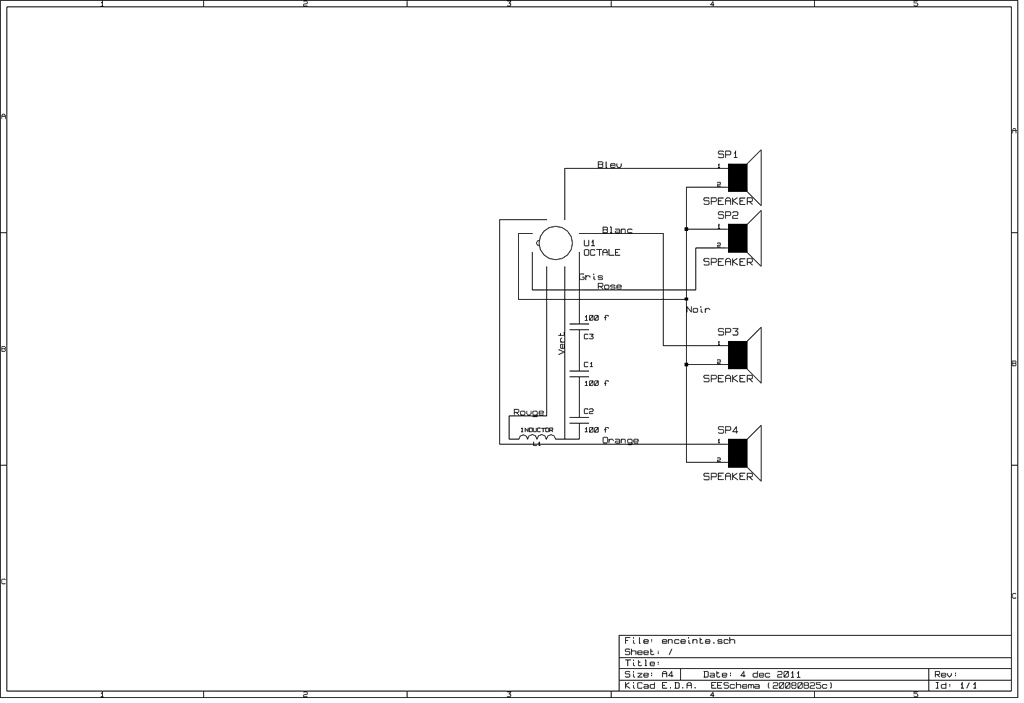

Le schéma de la colonne
Sur les colonnes j'ai changé
les trois électrochimiques par un condensateur de 33µf MKP
le connecteur octale par un speakon 4 broches

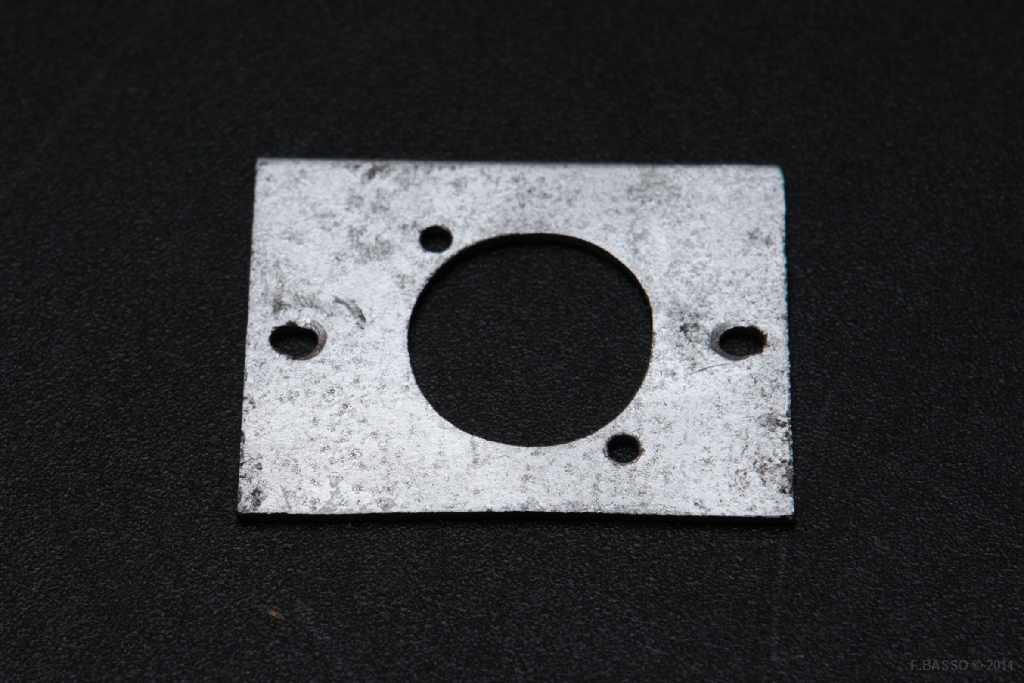

Voici une platine fabriquée pour le remplacement des supports octale
J'ai opté pour de la toile HP noir pour le remplacement de la mousse qui retenait les cheveux d'anges du médium

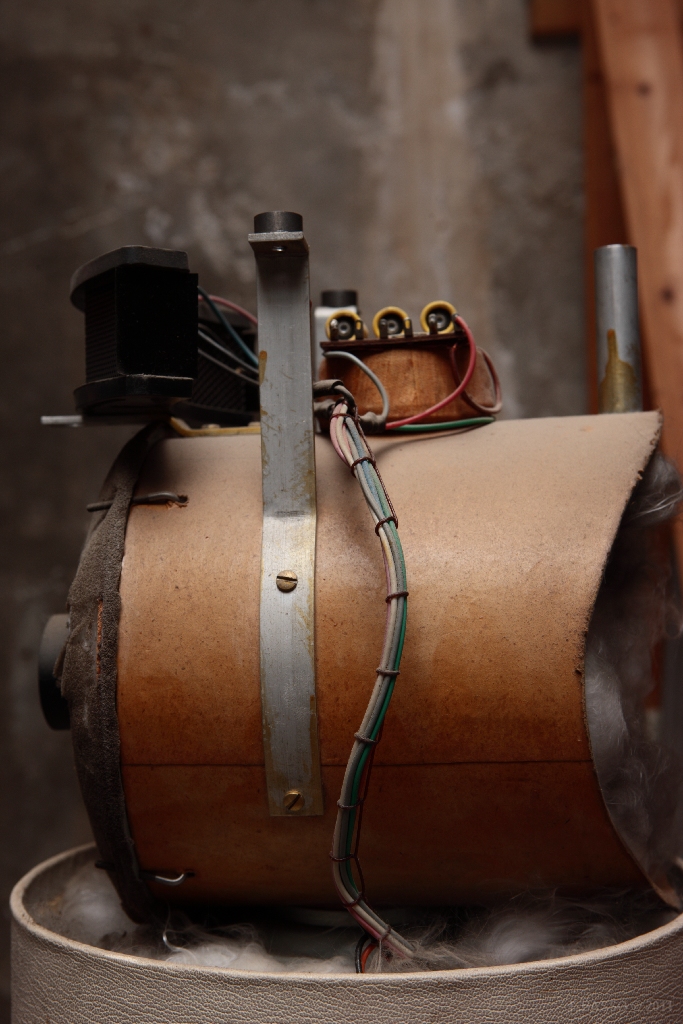

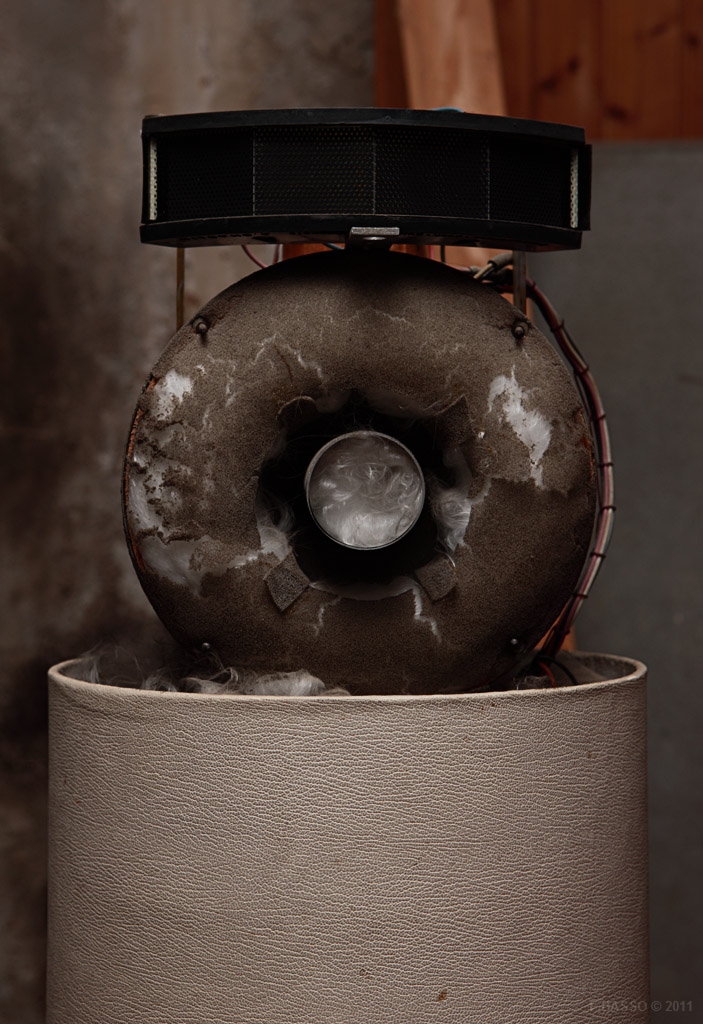

Retrait des cheveux on peut voir les points de colle qui tenaient les pattes sur le pavillon du médium
J'ai découpé une courronne de toile d'un diamètre de 25cm extérieur et 8 cm intérieur
Puis j'ai collé quatre pattes (1cm*5cm) aux emplacement d'origine

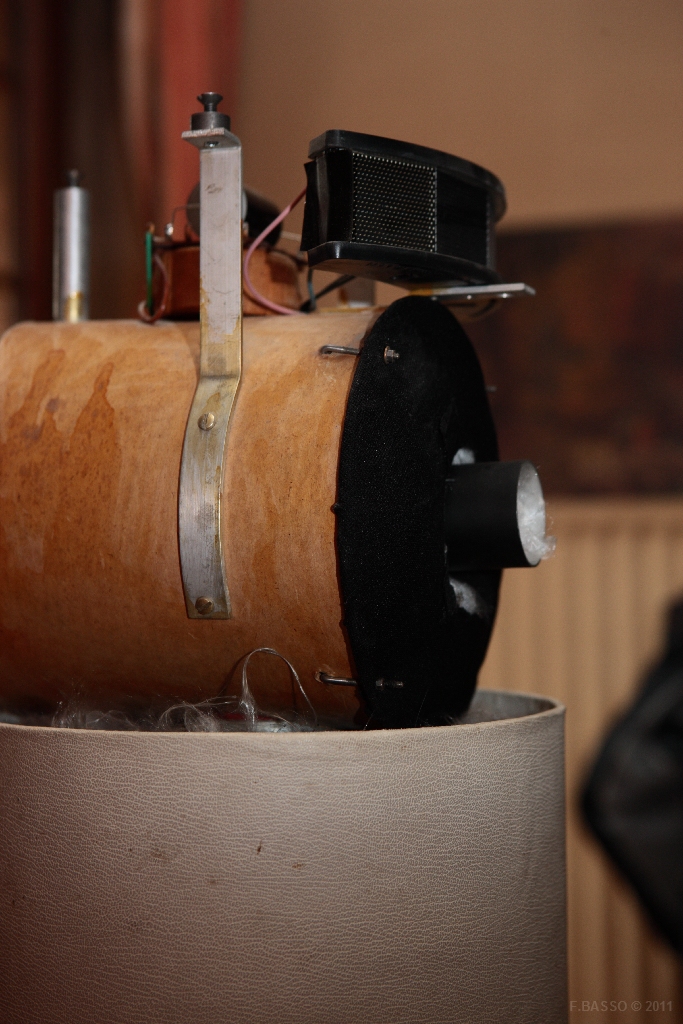

j'ai remis es cheuveux puis collé la couronne sur le bord extérieur du médium
ensuite j'ai collé les pattes sur la couronne en rentrant les cheveux
Le préamplificateur enb
sur la face avant le bouton de mise en marche est cassé pas de possibilité d'arrêter l'ampli sans débrancher la prise

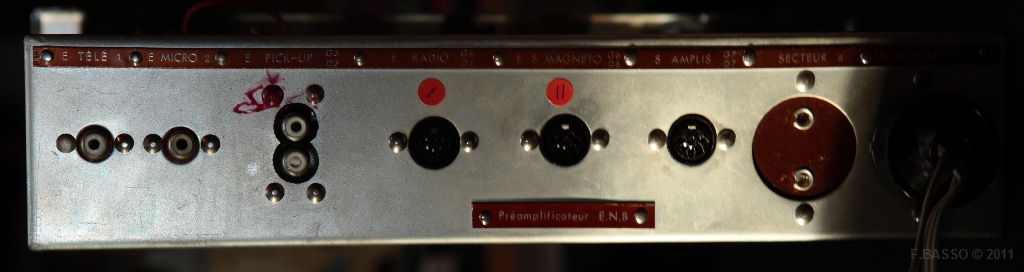

La face arrière

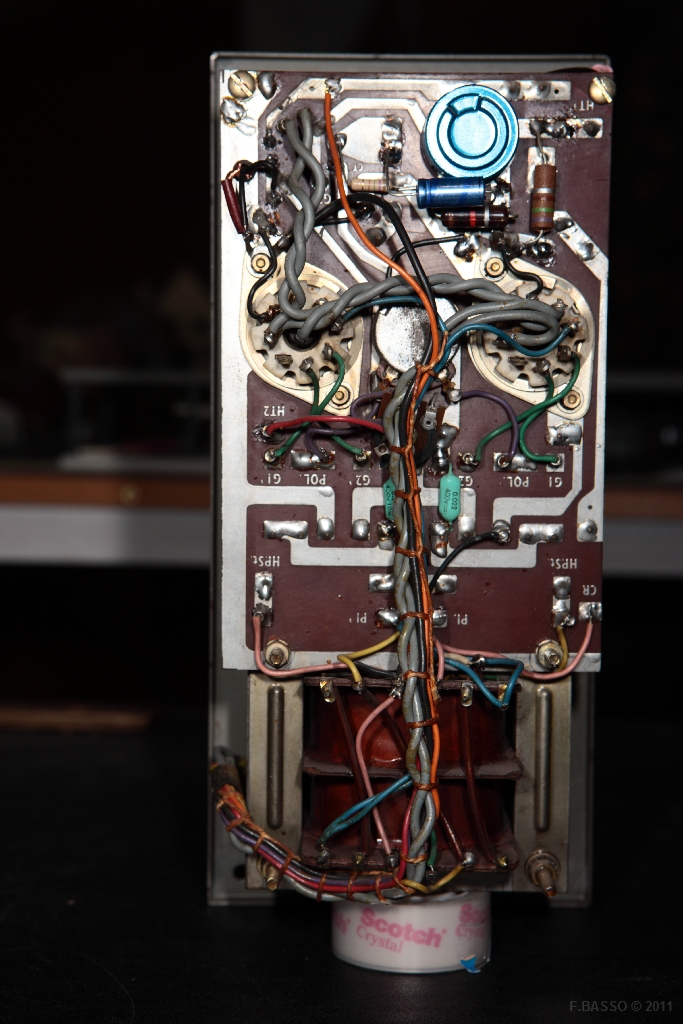

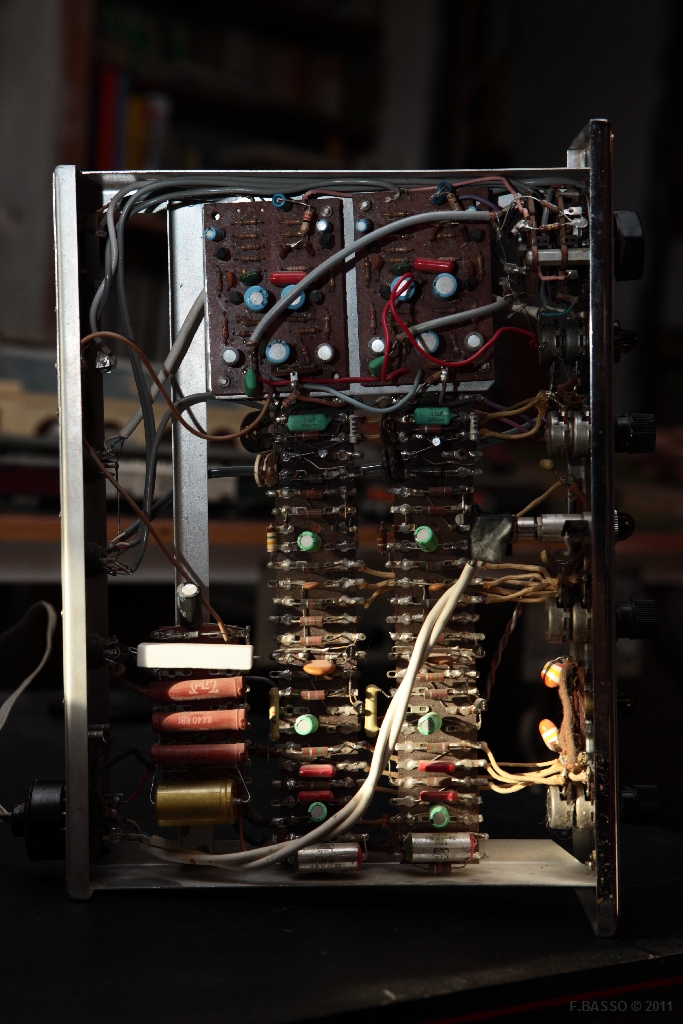

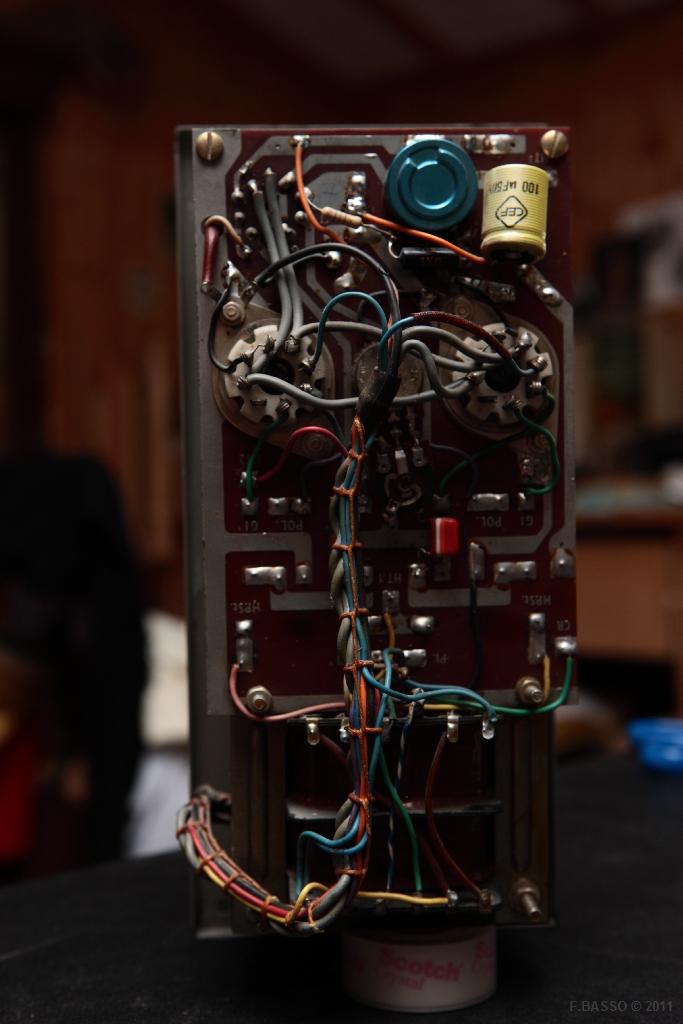

le cœur
j'ai changé
les électrochimiques
le connecteur octale est remplacer par un XLR mâle 5 broches
la din de sortie vers ampli et remplacer par 2 XLR 3 broches
la prise secteur est supprimée
le bouton de mise en marche
J'ai ajouté un pont diviseur sur l'entrée magnéto et radio car le niveau de sortie d'un CD fait saturer l'ensemble
l'ajustage fut fait via un potentiomètre 47k et réglage à l’oreille pour avoir le même niveau d'écoute que le vinyle
puis j'ai remplacé le potentiomètre par deux résistances ici dans mon cas une de 47k et une de 4.7k
J'ai aussi créer un boitier en bois avec une ventilation sur l'arrière

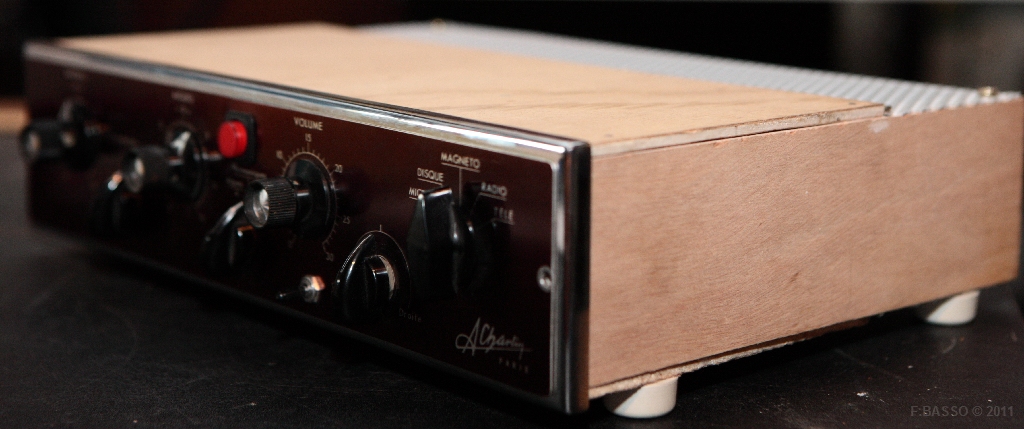

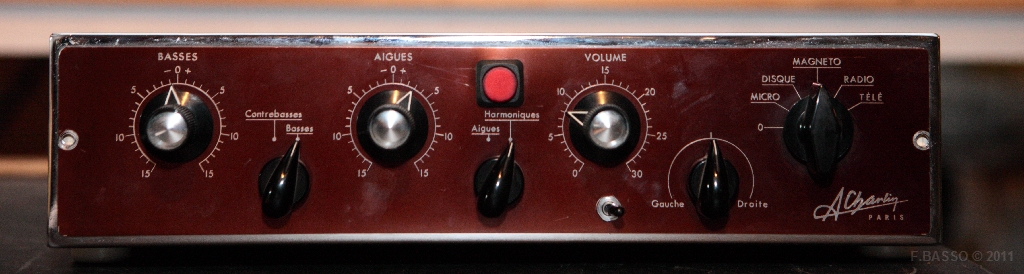

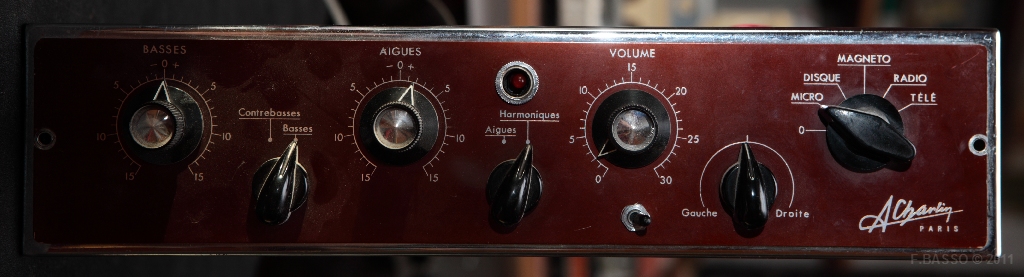

La face avant avec le nouveau bouton
Vue sur le boitier avant cirage

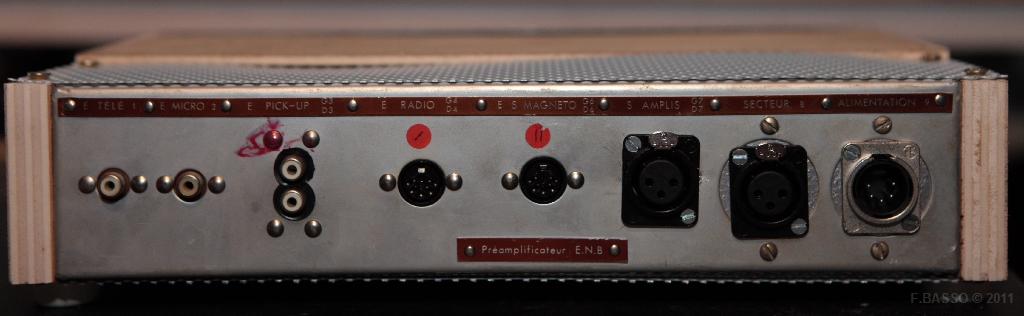

vue sur l’arrière avec les nouveaux connecteurs
