EVOLUTION DE L'INFORMATIQUE

En complément à la page sur l'histoire de l'informatique vous trouverez ici l'évolution technologique de l'informatique

Les composants électoniques

Les premiers composants à être utilisés dans les calculateurs sont les relais.
Viennent ensuite les lampes suivies par les transistors.
Finalement les circuits intégrés sont monnaie courante dans les ordinateurs
composants
Dans l'image ci-dessus il y a en haut à gauche un tube électronique suivie de deux transistors
en bas il y a deux circuits intégrés suivie d'un transistor

Microprocesseurs
Dans l'image il y a un 486 SX de 33 Mhz d'Intel, un Z80 de Zilog, un 8086 de ST microélectronique et un 386 d'AMD.

La mémoire

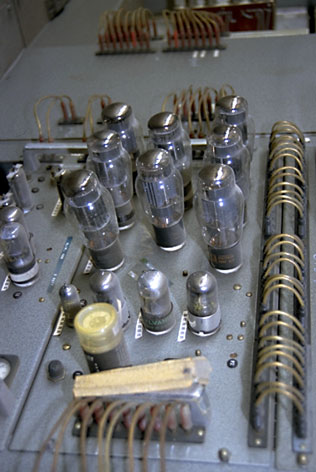

Il y eu d'abord les mémoires à tubes
mémoire à tubes

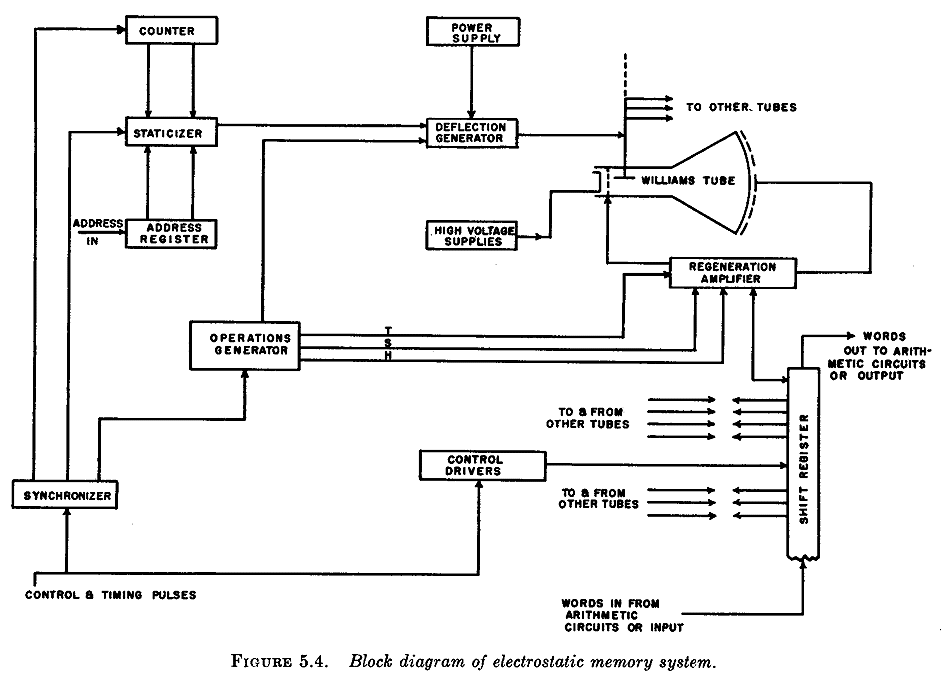

puis le tube williams dont voici un schéma
Tube Williams

vient ensuite les mémoires à tores de ferrites, dans la photo suivante c'est une mémoire d'une capacité de 1024 mots de 16 bits
mémoire à tore

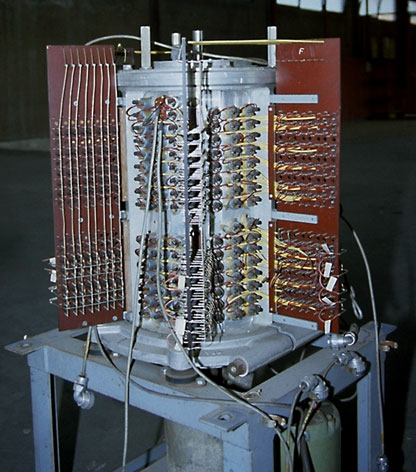

suivi des mémoire à tambour magnétique
mémoire tambour magnétique

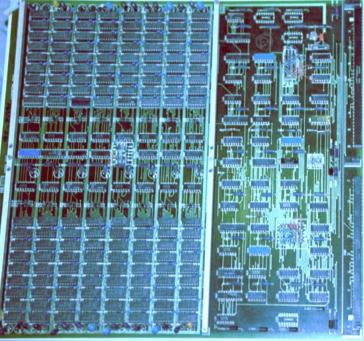

Avec la découverte de circuits intégrés une barrette de RAM de quelque dizaine de Ko tenait sur une plaque de 40cm
mémoire à circuits intégés

La miniaturisation passant par là on pouvait avoir 256Ko sur un petite barrette SIMM ( en haut )
puis il y a eu les RAM EDO ( au milieu )
Maintenant on paut avoir 512Mo sur une SDRAM ( en bas ) , RDRAM ou DDRAM
barrette de mémoire

Mémoire de masse

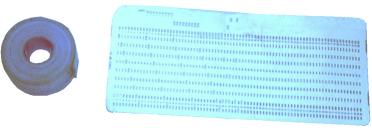

Il y eu d'abord les cartes et bandes perforées.
Carte et bande pérforée

Les bandes magnétiques
bande magnétique

les disquettes ici une 7", 5.25" et une 3.5"
Disquette

Les disques durs les CD et DVD
Disque dur

On peut voir sur la photo suivante un grand plateau d'un disque de 20Mo et en haut à droite celui des disques actuels et en haut à gauche un CDROM.
Disque dur vs cd

Il y a aussi les clef USB qui peuvent stocker en 2003 1.5Go soit l'équivalent de deux CDROM
clef usb

La loi de Moore

comment parler d'évolution de l'informatique sans parler de la loi de Moore.
Gordon E.Moore l’un des fondateurs d’Intel à énoncé une théorie selon la quelle le nombre de transistors intégré dans les circuits intégrés doublerais tous les 18 mois jusqu’à présent elle est toujours vrai.

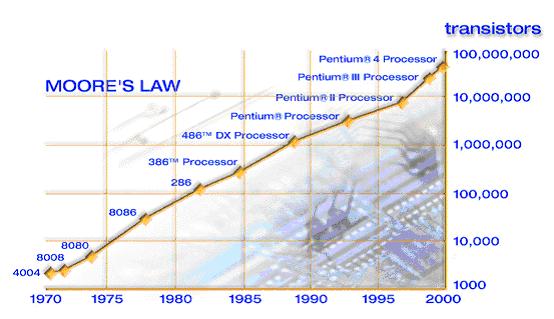

Le graphique et le tableau suivant (source Intel) illustre cette évolution.
Loi de Moore

µPDate Nb transistors Taille transistors Horloge Taille busAdressage
4004 15/11/1971 2300 10µ 108khz 4 bits 640 octets
8008 01/04/1972 3500 10µ 200khz 8 bits 16 k octets
8080 01/04/1974 6000 2 Mhz 8 bits 64 k octets
8086 08/06/1978 29000 5 à 10 Mhz 16 bits 1 M octets
8088 01/06/1979 29000 5 à 8 Mhz 8 bits 1 M octets
80286 01/02/1982 134000 1.5µ 6 à 12,5 Mhz 16 bits 16 M octets
386 DX 17/10/1985 275000 16 à 33 Mhz 32 bits 4 G octets
386 SX 10/04/1989 275000 16 à 33 Mhz 16 bits 16 M octets
486 DX 10/04/1989 1200000 1µ et 0.8µ 25 à 50 Mhz 32 bits 4 G octets
486 SX 22/04/1991 1185000 16 à 33 Mhz 32 bits 4 G octets
Pentium 22/03/1993 3100000 0.8µ 60 à 66 Mhz 64 bits 4 G octets
Pentium Pro 01/11/1995 5500000 0.35µ 150 à 200 Mhz 64 bits 64 G octets
Pentium II 07/05/1997 7500000 0.35µ 200 à 450 Mhz 64 bits 64 G octets
Pentium III 01/10/1999 28000000 0.13µ >1.4Ghz 64 bits 64 G octets
Pentium 4 01/11/2000 42000000 0.13µ >3.2Ghz 64 bits 64 G octets
Pentium 4HT 14/11/2002 125000000 0.13µ >3.2Ghz 64 bits 64 G octets
Itanium ??/??/2001 25000000 >1.5Ghz 128 bits 16 T octets
Xeon 01/01/2002 55000000 0.13µ 1.4 à >3.6Ghz 64 bits 64 G octets

Bien sur il n'y a pas qu'Intel à faire des processeurs.
voici le tableau des principaux processeur d'AMD
µPDate Nb transistors Taille transistors Horloge Taille busAdressage
386 01/03/1991 200000 0.8µ 25 à 40 Hhz 16 bits 16 M octets
486 01/04/1993 1000000 0.7 à 0.38µ 33 à 100 Mhz 32 bits 4 G octets
5x86 10/03/1994 3500000 0.35 µ 133 Mhz 32 bits 4 G octets
K5 27/03/1996 4300000 0.35 µ 75 à 166 Mhz 64 bits 4 G octets
K6 01/03/1998 9000000 0.25 µ 166 à 266 Mhz 64 bits 4 G octets
DURON 01/10/1998 22000000 0.18 µ 600 à 1200 Mhz 64 bits 4 G octets
Athlon 37200000 0.18 µ 500 à 1400 Mhz 64 bits 4 G octets
Athlon XP 01/10/2001 54300000 0.18 µ 1.3 à 1.8 Ghz 64 bits 4 G octets
Opteron 01/12/2003 105900000 0.13 µ 1.8 à 2.2 Ghz 128 bits 32 T octets

Un autre tableau pour les processeurs ALPHA de DIGITAL
µPDate Nb transistors Taille transistors Horloge Taille busAdressage
Alpha 21064 ??/??/1992 3000000 0.5 µ 150 à 500 Hhz 128 bits
Alpha 21164 ??/03/1998 9000000 0.35 µ 300 à 731 Hhz 128 bits
Alpha 21264 ??/??/2001 30000000 0.25 µ 500 à 1000 Hhz 128 bits
Alpha 21364 ??/??/2003 100000000 0.18 µ > 1.1 ghz 128 bits
Alpha 21464 prévision 250000000 0.13 µ > 1.8 ghz
